Customer issue
Buen día: Acerca de la actualización de trazabilidad agregada en la: VP5200M-V ML-53575A CKD Detectamos que cuando la SPI detecta una pieza como NG, y el operador también la juzga como NG, si el operador no la retira del conveyor de salida, si simplemente apaga el botón rojo del conveyor, la PCB es enviada a la montadora. Por favor nos ayudan a corregir la situación, para que el botón rojo no se apague si la PCB sigue en el sensor, ó para que al apagar el botón rojo, se cancele la opción SMEMA de board available?, y así la montadora no pueda darle paso a la PCB, hasta que la SPI haya enviado al conveyor una PCB "OK"? Ó alguna otra manera de evitar que la PCB sea enviada a la montadora al apagar el botón rojo, si esque la PCB no se retiró antes?, ó obligar a que la PCB sea retirada del conveyor, antes de poder apagar el botón rojo? Gracias ________________________________________ Juan Manuel Barcena Angeles Jefe de Ingenieria Ingenieria Astemo Mexico, S.A. de C.V. Av. Industria Automotriz No.12 Corredor Industrial Toluca Lerma (Parque Industrial Ex Hacienda Doña Rosa) T +52 [phone] x E [email]
Conversation
Engineer and customer thread
7 messages
C
CustomerCustomer reply | Nov 12, 2025 at 5:18 PM

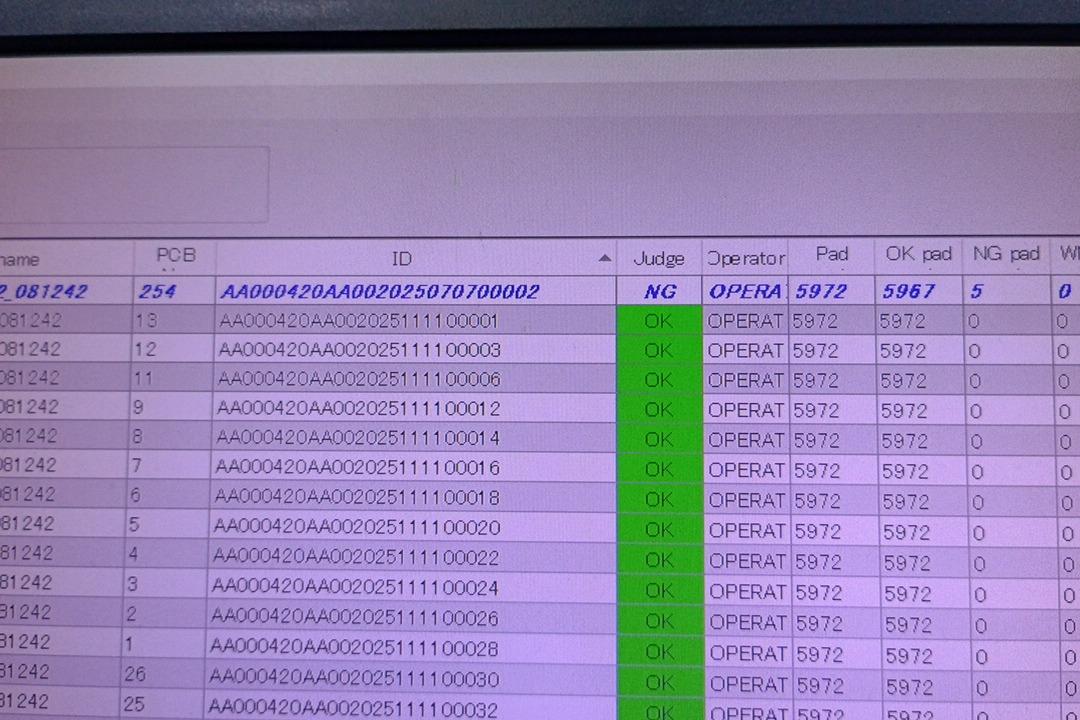

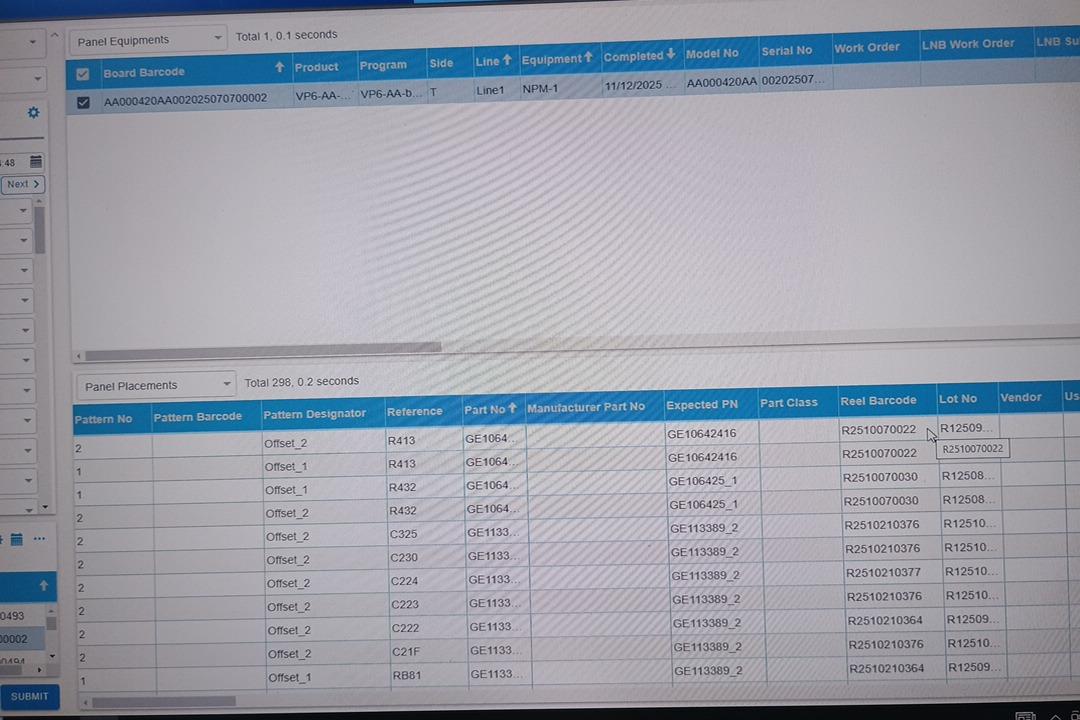

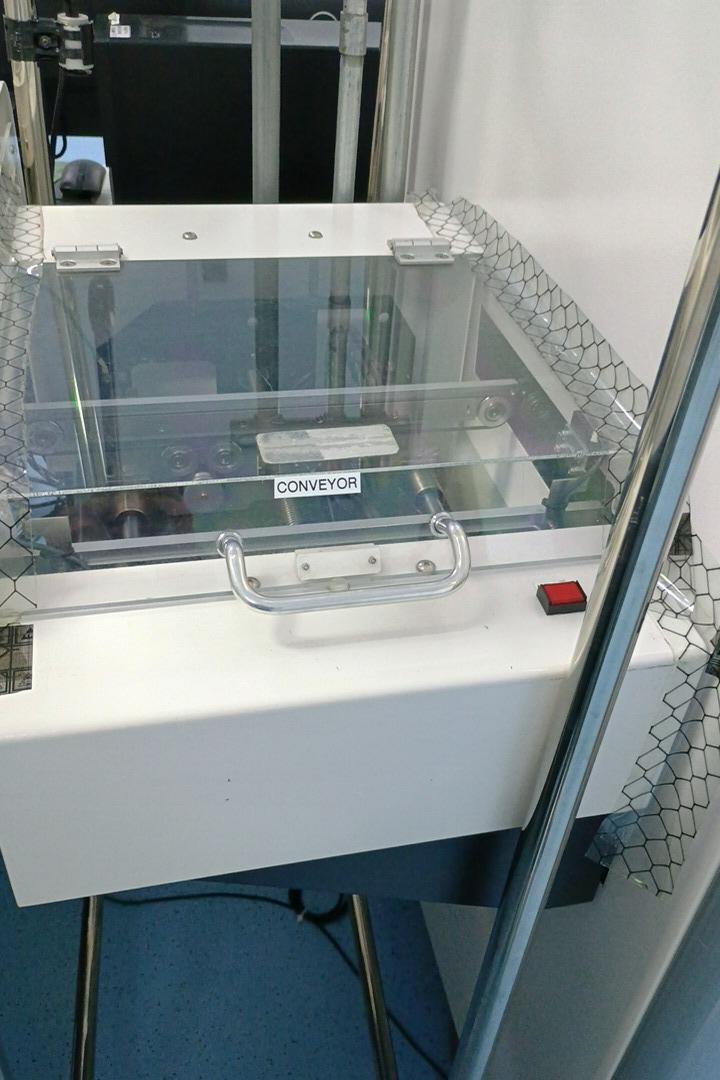

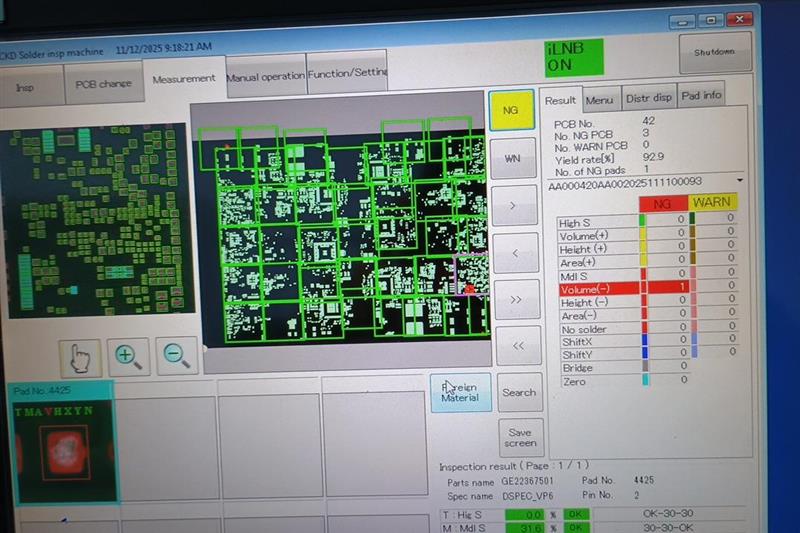

Me faltó anexar unas fotos: PCB NG: [email] [email] Aquí se muestra que en la montadora fue procesada: [email] Botón del conveyor: [email] ________________________________________ Juan Manuel Barcena Angeles Jefe de Ingenieria Ingenieria Astemo Mexico, S.A. de C.V. Av. Industria Automotriz No.12 Corredor Industrial Toluca Lerma (Parque Industrial Ex Hacienda Doña Rosa) T +52 [phone] x E [email] De: Barcena Angeles, Juan Manuel Enviado el: miércoles, 12 de noviembre de 2025 16:07 Para: AOI Tech Support - MX
Hola Juan Manuel, Nos podiras proporcionar un video del efecto que esta pasando. Ademas del log de la SPI cuando pasa esto este lo obtienes al presionar Shift+F4
OI
Omron internalPrivate note | Dec 4, 2025 at 5:25 PM
Private
Subject: RE: SPI pasa PCB NG a montadora [Caso AOI n.° 1637607] se ha resuelto. Description: Hola Barcena, Gracias por su reciente consulta. Nos complace informarle que su caso 1637607 ha sido resuelto satisfactoriamente. Como siempre, estamos a su disposición para brindarle el apoyo que necesite. Si requiere asistencia adicional en el futuro, no dude en comunicarse con nosotros a través de nuestro correo electrónico de soporte: [email] En caso de que considere necesario un seguimiento adicional respecto a este caso, le agradeceremos que responda a este mensaje con una breve actualización, y con gusto le brindaremos la asistencia correspondiente. Ruben Dominguez Su grupo de soporte técnico de Omron AOI
C
CustomerCustomer reply | Dec 4, 2025 at 6:17 PM
Buen día: No cerrar el caso por favor aún. No hemos tenido material para producir y poder sacar el video solicitado. Tengo uno pero está incompleto. Mide 30 MB, en qué enlace lo puedo subir? Gracias ________________________________________ Juan Manuel Barcena Angeles Jefe de Ingenieria Ingenieria Astemo Mexico, S.A. de C.V. Av. Industria Automotriz No.12 Corredor Industrial Toluca Lerma (Parque Industrial Ex Hacienda Doña Rosa) T +52 [phone] x E [email] [email] De: AOI Tech Support - MX
RD
Ruben DominguezOmron reply | Dec 4, 2025 at 6:24 PM
Buen día: Ya envié los archivos de video. Lo que veo ahí, es que cuando se presiona el botón rojo del conveyor de la SPI, el juicio en el archivo enviado a iLBN, se coloca como OK. Y todo indica que por eso la NPM lo deja pasar. Por favor su apoyo para que cuando se presione el botón rojo, al archivo se le coloque NG, para que la montadora no deje pasar esa tableta, y el operador la tenga que retirar del conveyor. Gracias ________________________________________ Juan Manuel Barcena Angeles Jefe de Ingenieria Ingenieria Astemo Mexico, S.A. de C.V. Av. Industria Automotriz No.12 Corredor Industrial Toluca Lerma (Parque Industrial Ex Hacienda Doña Rosa) T +52 [phone] x E [email] [email] De: AOI Tech Support - MX
RD
Ruben DominguezOmron reply | Dec 12, 2025 at 12:14 PM
Hola Juan Manuel, Revisando los videos, el equipo SPI está funcionando de manera correcta, te agrego la explicación del funcionamiento de boton NG en el equipo. Después de salir la PCB de la SPI hacia el conveyor, deben retirar la PCB antes de pulsar el botón de NG. *Si la PCB se encuentra en el conveyor cuando se pulsa el botón de NG, se considerará que ha sido evaluada como OK mediante evaluación manual. Saludos
